电流传感器原理讲述

导语：传感器是目前运用非常广泛的一种检测性质的装置，今天小兔给大讲的是电流传感器。目前市场上人们给传感器分出了好多的种类，它们都有着不同的用途。总之传感器的出现不仅对提高了我们的生产效率，还对我们的工作方式产生影响，使我们的生产越来越自动化，下面小兔就关于电流传感器给大家详细的介绍一下。

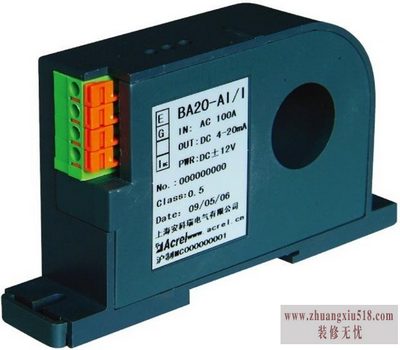

AIC是“特制集成电路”的英文缩写，它是八十年代末迅速发展起来的一项高技术产品。从设计思想、研制手段，直到测试方法，使与传统的通用集成电路有质的区别，是将超大规模集成电路(VLSI)的工艺技术、计算机辅助设计(CAD)、自动测试技术(ATE)三者结合的丰硕成果。应用在变送器上，即为变送器专用厚膜电路。ASIC电路的变送器把变送器的转换电路和输出电路(即大部分电子电路)全部集成到一块定制的芯片上，大大减少了元器件的数量，整个变送器仅有CT、PT、电源、大电容、ASIC芯片等少数几个器件，从而可大大提高整个变送器的可靠性和长期稳定性。

霍尔原理电流传感器是基于霍尔磁平衡原理(闭环)和霍尔直测式(开环)两种基本原理。

开环电流传感器的原理：原边电流IP产生的磁通被高品质磁芯聚集在磁路中，霍尔元件固定在很小的气隙中，对磁通进行线性检测，霍尔器件输出的霍尔电压经过特殊电路处理后，副边输出与原边波形一致的跟随输出电压，此电压能够精确反映原边电流的变化。

霍尔电流传感器可以测量各种类型的电流，从直流电到几十千赫兹的交流电，其所依据的工作原理主要是霍尔效应，如图1所示。

当原边导线经过电流传感器时，①原边电流IP会产生磁力线，②原边磁力线集中在磁芯周围，③内置在磁芯气隙中的霍尔电极可产生和原边磁力线成正比的大小仅几毫伏的电压，④电子电路可把这个微小的信号转变成副边电流IS，⑤并存在以下关系式：

(1)

其中，IS—副边电流;

IP—原边电流;

NP—原边线圈匝数;

NS—副边线圈匝数;

NP/NS—匝数比，一般取NP=1。

电流传感器的输出信号是副边电流IS，它与输入信号(原边电流IP)成正比，IS一般很小，只有100~400mA。如果

输出电流经过测量电阻RM，则可以得到一个与原边电流成正比的大小为几伏的输出电压信号。

以上便是关于对电流传感器的讲解，大家看完后是否明白了电流传感器的工作原理。常感器在生活中的应用非常广泛。在现在科技高速发展的时代科技越来越发展，电子产品也将越来越占据猪脚地位。传感器是生产中的一个重要的工具，由于时间关系小兔今天关于电流传感器工作原理的介绍就到这里。
