教你如何计算整流变压器参数

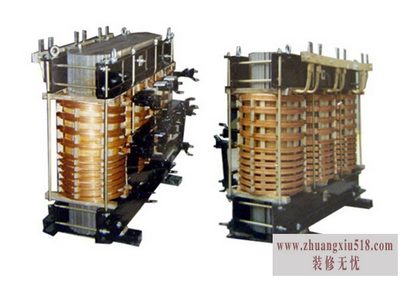

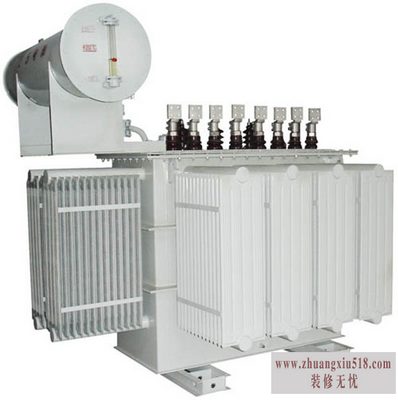

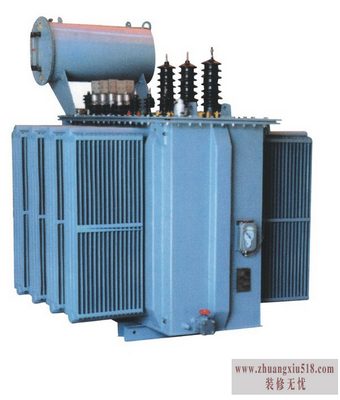

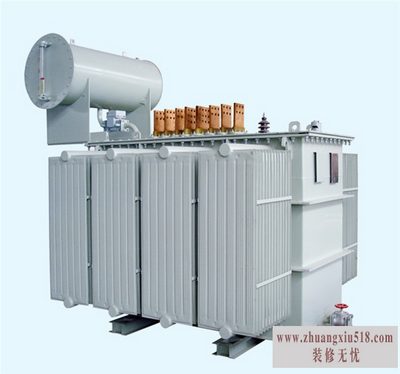

整流变压器是整流设备的电源变压器。整流设备的特点是原边输入交流，而副边输出通过整流元件后输出直流。作为整流装置电源用的变压器称为整流变压器。工业用的整流直流电源大部分都是由交流电网通过整流变压器与整流设备而得到的。广泛用于照明、机床电器、机械电子设备、医疗设备、整流装置等。产品性能均能满足用户各种特殊要求。而整流变压器的参数一直是用户最为关心的话题，那参数都有哪些呢?

技术参数

额定功率:50/60(KVA)

效率(η):98%

电压比:400/220(V)

外形结构:立式

冷却方式:自然冷式

防潮方式:开放式

绕组数目:双绕组

铁心结构:心式

冷却形式:干式

铁心形状:U型

电源相数:单相

频率特性:低频

型号:Satons-ZDG-30/0.4

应用范围:整流

常用整流电路为单相半波、单相全波、三相半波、三相全波(Y或△)桥式、三相曲折式(Zo形)、六相Y形(中点接线)、六相叉形(又曲折形)、六相Y形并联桥式(带平衡电抗器)、六相△Y形串联桥式、十二相四曲折形带平衡电抗器、六相Y形或△形式、六相(十二、二十四相)双反星形带平衡电抗器，或多套并联桥式、双反星电路。直流电流可达25KA，直流电压从几十伏至几百伏，阀侧常采用同相逆并联方法出线。

适用标准

(1)通用标准:GB1094.1~2-1996;GB1094.3~5-1985《电力变压器》;JB2530-79《电力变流变压器》(本标准已废止，用《JB-T8636-1997电力变流变压器》替换);

(2)专业标准:JB/DQ2113-84《电化学用整流变压器》。

晶闸管变流设备一般都是通过变压器与电网连接的，因此其工作频率为工频初级电压即为交流电网电压。经过变压器的耦合，晶闸管主电路可以得到一个合适的输入电压，是晶闸管在较大的功率因数下运行。变流主电路和电网之间用变压器隔离，还可以抑制由变流器进入电网的谐波成分，减小电网污染。在变流电路所需的电压与电网电压相差不多时，有时会采用自耦变压器;当变流电路所需的电压与电网电压一致时，也可以不经变压器而直接与电网连接，不过要在输入端串联“进线电抗器”以减少对电网的污染。小编提醒大家一句，在变压器的参数计算之前，应该确定负载要求的直流电压和电流，确定变流设备的主电路接线形式和电网电压。
