ffc排线是什么有什么用?
说起排线,大家应该不会陌生,但是ffc排线是什么呢?在现在的社会上,它主要的应用比较广泛一点,比如复印机,音响,液晶电器等等机器的信号传输与主连接,主要用途又是什么呢?并且,我们在使用这种的时候应该注意什么呢?就让小编一一的给您解答出来吧。
ffc排线是什么?

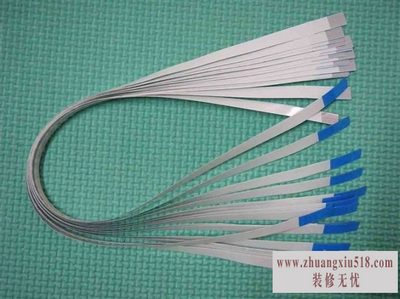

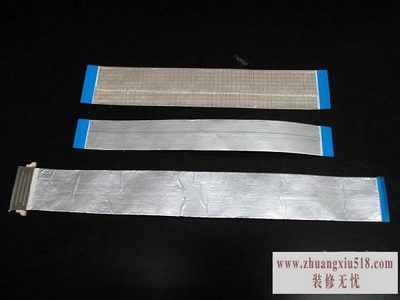

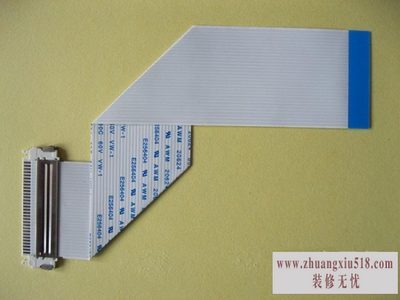

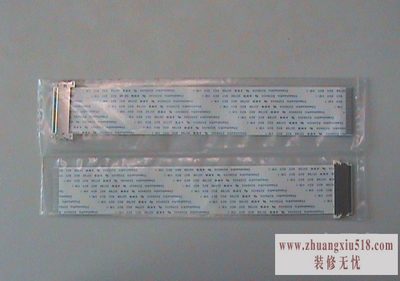

FFC排线又称FlexibleFlatCable(FFC)中文译文:柔性扁平线缆,可以任意选择导线数目及间距,使联线更方便,大大减少电子产品的体积,减少生产成本,提高生产效率,最适合于移动部件与主板之间、PCB板对PCB板之间、小型化电器设备中作数据传输线缆之用。普通的规格有0.5mm、0.8mm、1.0mm、1.25mm、1.27mm、1.5mm、2.0mm、2.54mm等各种间距柔性电缆线。
FFC排线特点:
工作温度:80摄氏度,105摄氏度
工作电压:30V,60V,300V.
简化配线程式/制程成本--容易安装于接头、体积小巧使用方便灵活、有利于运输仓存及降低成本节省材料成本--可取代FPC使用
绕性及耐屈绕性佳--50万次无限弯曲,较PVC产品之耐屈绕性佳
节省空间,超密间距--0.5MM-2.54MM
总厚度:一般级-0.22MM/一般软级-0.17MM/超软级-0.12MM/极软级-0.1MM
产品性能:具耐酸碱、耐油、耐湿、耐霉菌,易裁线、易剥皮、易弯曲。
常用型号:
A型:两端连接且补强板粘贴在绝缘胶纸上;
B型:补强板交叉直接粘贴在绝缘胶纸上;
C型:两端补强板直接粘贴在导体上;
D型:两端补强板交叉直接粘贴在导体上;
E型:一端补强板贴在绝缘胶纸上,另一端直接焊锡;
F型:两端补强板直接贴在绝缘胶纸上,内部一半剥离;
G型:两端直接焊锡。
经过小编的简单介绍,大家已经有了初步的了解,但是在使用的过程中应该注意什么呢?在使用中不要用粗暴方式扭转它,以防会弄坏排线里的导体,并且在储存上应该避开阳光能直射的地方,这样导致排线的导体氧化。希望大家能正确的使用,不然会出现一些常规的问题困扰你哦!
