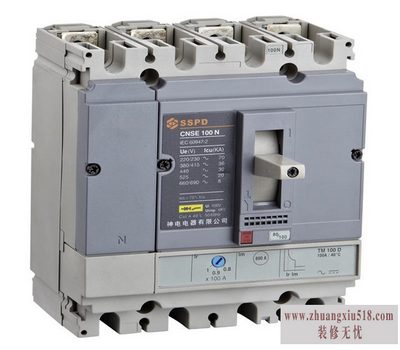

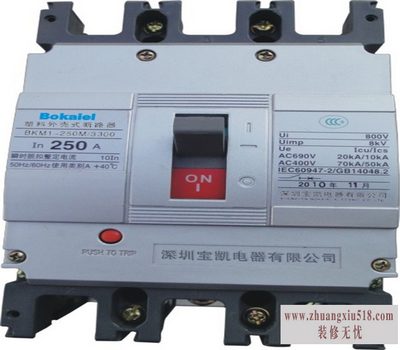

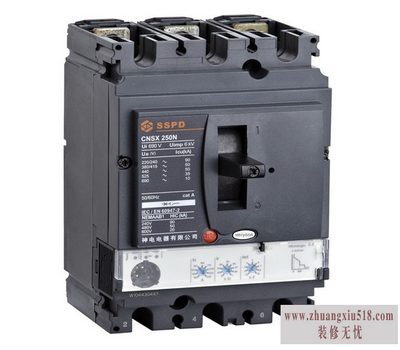

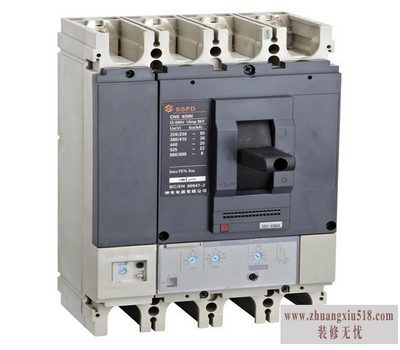

塑壳断路器工作原理解说

导语：断路器可能大家不容易见到，因为断路器一般用在比较特殊的地方。不知道大家关于塑料外壳式断路器是否了解，在市场上，断路器的种类有好多，规格也有好多。那么大家是否真的了解他们，是否明白它们的工作原理，如果有不了解的朋友们就该注意了。小兔今天就给大家讲关于短路器原理的知识，希望大家能够认真的阅读，并且能够帮助大家。

一、塑壳断路器的工作条件

(1)周围空气温度上限+40℃;周围空气温度下限-5℃;周围空气温度24h的平均值不超过+35℃。

(2)海拔：安装地点的海拔不超过2000m。

(3)大气条件：大气相对湿度在周围空气温度为+40℃时不超过50%;在较底温度下可以有较高的相对湿度;最湿月的月平均最大相对湿度为90%,同时该月的月平均最低温度+25℃,并考虑到因温度变化发生在产品表面上的凝露。

(4)污染等级：污染等级为3级。

二、塑壳断路器的工作原理

[1]低压断路器的主触点是靠手动操作或电动合闸的。主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。

[2]当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。

[3]当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作，主触点断开主电路。

[4]当电路欠电压时，欠电压脱扣器的衔铁释放，也使自由脱扣机构动作，主触点断开主电路。

[5]当按下分励脱扣按钮时，分励脱扣器衔铁吸合，使自由脱扣机构动作，主触点断开主电路。

塑壳断路器是按熄灭介质的不同分类的，利用空气作为灭弧介质的断路器，称之为空气断路器(空气开关);利用惰性气体作为灭弧介质的断路器，称之为惰性气体断路器(惰性气体开关);利用油作为灭弧介质的断路器，称之为油断路器(油开关)。

看到这里大家对于塑料短路器的原理是否明白了，如果大家还有不明的东西，就请大家到本网站其它的网页进行浏览。断路器的使用是很广泛的，如果有朋友感兴趣的朋友可以进行相关的书籍资料查找。关于电路中的一些特殊情况，断路器起着一种保护作用。好了关于断路器的原理，今天小兔就给大家讲到这里，同时希望能够帮助到大家，谢谢观看。
