背光源结构分析

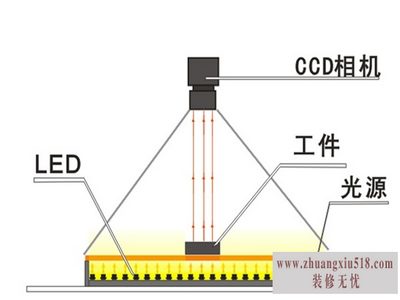

背光源主要应用于平板电子显示设备，尤其是液晶显示屏，如手机、数码相机、仪器设备彩色显示灯等，由于这些显示屏本身不发光，因此需要一个一个置于其底部的照明系统，即背光源。一个典型的彩屏背光源应包含如下组件：照明光源如发光二极管，起传导光能作用的导光板等。下面就让小编带你来认识一下背光源的具体结构吧。

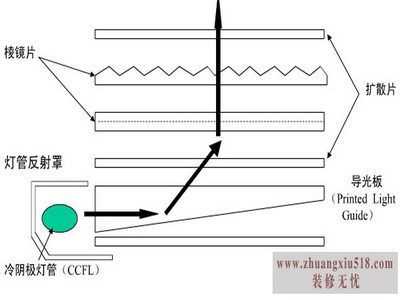

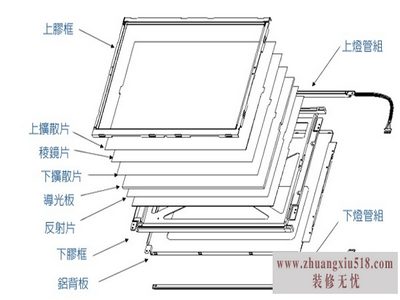

背光源包括如下结构：光源、导光板、反射片、扩散膜、增光膜、遮片光、塑胶框、FPC或PCB、双面胶。

入光光源

荧光灯：包括冷热阴极管两种；

有机EL面状发光源：能配合背光模组面光源形态。

LED光源：近年来逐渐发展出青色光源的LED，由于其灰度高，逐渐成为具有实用性的导光板光源。

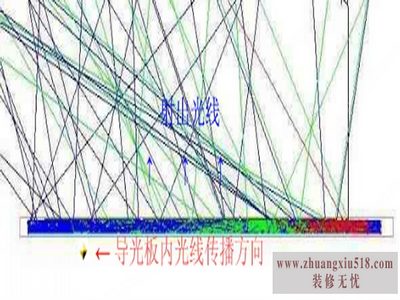

2、导光板：起传导光能的租用，它的结构和材料决定着背光源最终的亮度和均匀性。

3、反射片：加在导光板的咬花面，以便把从导光板地面逃逸出来的光能反射回导光板，提高光源利用率。

4、扩散膜：用于修正从导光板射出光线的传播方向，为液晶屏幕提供均匀柔和的光学特性。多数扩散膜的基本结构是在透明基材上的两面涂布光学散光颗粒。

5、增光膜：可以把较大传播方向的光线集中到正面较小的角度内，提高正面辉度。

6、遮片光：分为绝缘胶与非绝缘胶，能遮蔽或反射光线。

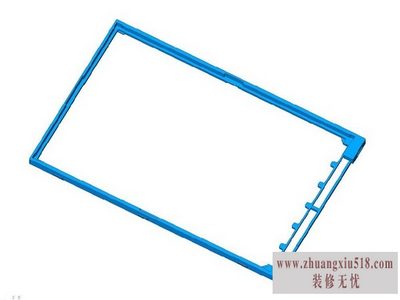

7、塑胶框：支撑其它部材并具有封闭和反射光线的作用。

8、PCB及FPC：均用来支撑及连接电子组件，导通线路并与客户回路的作用。

组装背光源时的注意事项：

FPC按设计基准组装，FPC在组装过程中尽量不要弯折‘

增光膜、扩散膜组装时不能错位;

遮光片贴附基准与设计基准应统一;

增光膜与扩散膜不能装反，增光膜应贴附在棱面镜面向上，非棱面镜面向下，扩散膜贴附应是雾面向上，亮面向下，增光膜于扩散膜装反会影响亮度。

增光膜的视窗区不能有压痕、异物、划伤、白点、黑店等;

组装彩屏背光源时必须带静电手环。

组装过程中必须做到组装前检查、组装后检查，一步步不让不良品流到下到工序。
