同轴电缆是什么?规格与接头制作详解!
同轴电缆是什么呢?同轴电缆以硬铜线为芯,外包一层绝缘材料。这层绝缘材料用密织的网状导体环绕,网外又覆盖一层保护性材料。下面介绍的是同轴电缆规格与接头制作,一起来看看吧。
一、同轴电缆是什么
同轴电缆从用途上分可分为基带同轴电缆和宽带同轴电缆(即网络同轴电缆和视频同轴电缆)。同轴电缆分50Ω基带电缆和75Ω宽带电缆两类。基带电缆又分细同轴电缆和粗同轴电缆。基带电缆仅仅用于数字传输,数据率可达10Mbps。

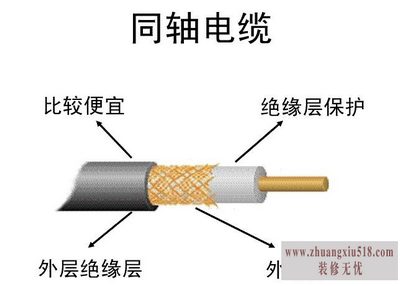

同轴电缆(CoaxialCable)是指有两个同心导体,而导体和屏蔽层又共用同一轴心的电缆。最常见的同轴电缆由绝缘材料隔离的铜线导体组成,在里层绝缘材料的外部是另一层环形导体及其绝缘体,然后整个电缆由聚氯乙烯或特氟纶材料的护套包住。

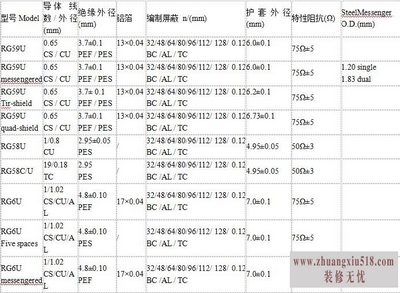

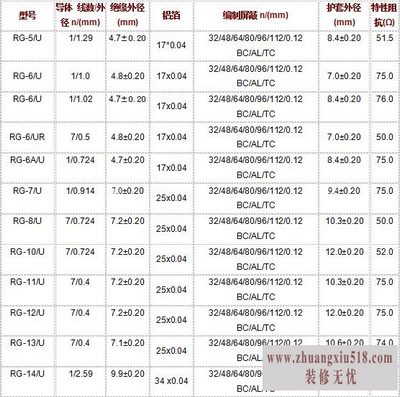

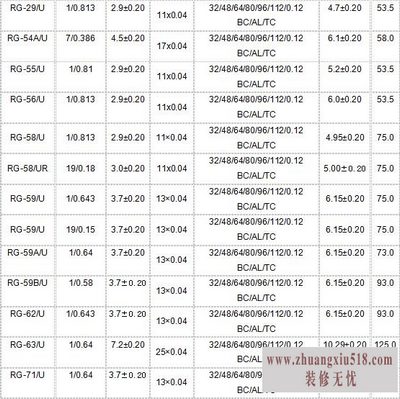

二、同轴电缆线规格型号
三、同轴电缆接头制作
1、DDF数字配线电缆头制作方法:
准备工具:斜口钳、剥线钳、六角压线钳、烙铁、焊锡;
使用注意事项:使用带接地的烙铁并保证接地良好,或将要制作的电缆与设备分离,防止漏电烧坏设备;
制作步骤:
①、剥线:使用剥线钳将线缆绝缘外层剥去;
②、焊接芯线:依次套入电缆头尾套,压接套管,将屏蔽网(编织线)往后翻开,剥开内绝缘层,露出芯线长2.5mm,将芯线(内导体)插入接头,注意芯线必须插入接头的内开孔槽中,最后上锡。
③、压线:将屏蔽网修剪齐,余约6.0mm,然后将压接套管及屏蔽网一起推入接头尾部,用六角压线钳压紧套管,最后将芯线焊牢。
④、测试:
做完线头后,用数字万用表进行测试并检查线头是否焊接好,避免造成虚焊,短接等问题。
2、BNC头制作方法:
BNC头是常见的电视设备接头,在SDH传输系统中,常用与网络适配器、解码器、编码器、路由交换机等设备上。
BNC头主要分两种,一种是传输编解码安装时附配的推压式接头,另一种是市面常见的焊接式,制作方法与L9头基本相同,另外注意线缆直径大小来选用不同型号的BNC头。
以上就是小编为您介绍的同轴电缆是什么,希望能够帮助到您。更多关于同轴电缆的相关资讯,请继续关注www.zhuangxiu518.com学装修。
