网络综合布线安装简介 智能化是大势所趋

综合布线系统是智能化办公室建设数字化信息系统基础设施,是将所有语音、数据等系统进行统一的规划设计的结构化布线系统，为办公提供信息化、智能化的物质介质，支持将来语音、数据、图文、多媒体等综合应用。今天小编就给大家介绍一下网络综合布线的安装和特点，下面一起来看看吧!

一、综合布线系统的定义

综合布线系统引入我国，由于各国产品类型不同，综合布线系统的定义是有差异的。我国原邮电部于1997年9月发布的YD/T926.1-1997通信行业标准《大楼通信综合布线系统第一部分：总规范》中，对综合布线系统的定义为：“通信电缆、光缆、各种软电缆及有关连接硬件构成的通用布线系统，它能支持多种应用系统。即使用户尚未确定具体的应用系统，也可进行布线系统的设计和安装。综合布线系统中不包括应用的各种设备。”目前所说的建筑物与建筑群综合布线系统，简称综合布线系统。它是指一幢建筑物内(或综合性建筑物)或建筑群体中的信息传输媒质系统。它将相同或相似的缆线(如对绞线、同轴电缆或光缆)、连接硬件组合在一套标准的且通用的、按一定秩序和内部关系而集成为整体，因此，目前它是以CA为主的综合布线系统。今后随着科学技术的发展，会逐步提高和完善，形成能真正充分满足智能化建筑所需的要求。

二、综合布线系统的特点

(1)综合性、兼容性好传统的专业布线方式需要使用不同的电缆、电线、接续设备和其它器材，技术性能差别极大，难以互相通用，彼此不能兼容。综合布线系统具有综合所有系统和互相兼容的特点，采用光缆或高质量的布线部件和连接硬件，能满足不同生产厂家终端设备传输信号的需要。

(2)灵活性、适应性强采用传统的专业布线系统时，如需改变终端设备的位置和数量，必须敷设新的缆线和安装新的设备，且在施工中有可能发生传送信号中断或质量下降，增加工程投资和施工时间，因此，传统的专业布线系统的灵活性和适应性差。在综合布线系统中任何信息点都能连接不同类型的终端设备，当设备数量和位置发生变化时，只需采用简单的插接工序，实用方便，其灵活性和适应性都强、且节省工程投资。

(3)便于今后扩建和维护管理综合布线系统的网络结构一般采用星型结构，各条线路自成独立系统，在改建或扩建时互相不会影响。综合布线系统的所有布线部件采用积木式的标准件和模块化设计。因此，部件容易更换，便于排除障碍，且采用集中管理方式，有利于分析、检查、测试和维修，节约维护费用和提高工作效率。

(4)技术经济合理综合布线系统各个部分都采用高质量材料和标准化部件，并按照标准施工和严格检测，保证系统技术性能优良可靠，满足目前和今后通信需要，且在维护管理中减少维修工作，节省管理费用。采用综合布线系统虽然初次投资较多，但从总体上看是符合技术先进、经济合理的要求的。

三、网络综合布线规范要求

1、每根网线的两头要用独立的标志标记出来，比如用白色的标签在两头同时标记“A1”，用以表示是一根线的两头，以免以后将几十根网线搞混。

2、布线过程中不允许将网线折死弯，网线不能有硬伤，布线完毕后在装修过程中，一定要爱护网线，比如将网线捆好，不要踩网线，搬运东西的时候不要砸到网线等。

3、工程采用的网线是超五类非屏蔽式双绞线，品牌可采用AMP、阿尔卡特、朗讯等品牌，但需注意目前市面上假线较多，采购过程中应格外小心，最好和供应商签署质量保证协议。

4、当网线与强电交叉或平行分布时，网线要与强电保持15公分左右的距离，同时要尽量远离可能的干扰设备。

5、机房的网线要按交换机的位置留3-4米左右的余量。

6、机房到每个包间一根网线，中间不能有接头，不能折死弯，不能被挤压，必须穿PVC套管，防止被老鼠破坏。

7、每间包房或管理点的网线从墙角出来之后，不要用RJ45模块，直接放线即可;放线的原则是根据电脑的具体位置，将网线按直角的走法留到电脑的摆放位置，然后留出1米左右的余量。

8、每根网线的长度不得超过一百米。

四、网络综合布线的设计

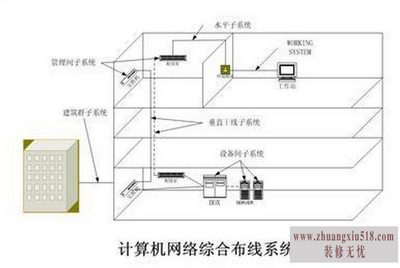

企业的综合布线系统(一般包括计算机网络线和电话线)是由工作区子系统、水平布线子系统、垂直干线子系统、分配线间子系统和主配线间子系统组成。目前主干线一般采用五类大对数双绞线和光纤混合布线，水平系统采用超五类非屏蔽双绞线布线。布线系统根据建筑的具体情况可分别采用地面或墙面出线盒出线

1、工作区子系统的设计

工作区子系统布线由信息插座至终端设备的连线组成，信息插座采用地面安装形式，也可以采用墙面安装方式，信息插座选用RJ45型插座。墙面安装插座盒底边距地300mm，且采用86型金属预埋盒。在地面插座盒内和墙面信息插座旁安装单相三孔电源插座。

2、水平子系统的设计

水平布线子系统的作用是将干线子系统缆路延伸到用户工作区，该系统从各个子配线间出发到达每个工作区的信息插座。水平线缆采用超五类4对非屏蔽双绞线。它可以在100m范围内保证155Mbps的传输速率，可以满足信息传输的要求。

3、垂直干线子系统的设计

垂直干线子系统的作用是把主配线架与各分配线架连接起来。干线子系统语音线路采用五类25对非屏蔽双绞线，而计算机数据线路采用6芯室内多模光缆。其优点是传输损耗小、抗干扰能力强、频带较宽，也是为了适应将来信息技术发展的要求。垂直干线电缆(包括双绞线和光缆)沿弱电竖井中架设的金属线槽内(规格为200mm×100mm)敷设，电缆与金属线槽每米设一固定点。

4、分配线间的设计

分配线间中设置管理子系统，它由交连、互连配线架组成，其作用是为连接其他子系统提供连接手段，交连、互连允许将通信线路定位或重新定位到建筑物的不同部分，以便能容易地管理通信线路，使移动设备时能方便地进行跳接。

5、主配线间的设计

主配线间内设有设备子系统，且由设备间的电缆、连接器和相关支撑硬件构成，并用于把各公共系统的不同设备分别互连起来。主配线间设在原建筑的主机房内，语音主配线架用于垂直干线电缆与由程控交换机引入的电缆相连，例如选用S110型机柜式配线架即可满足电话通讯的要求，此配线架安装在标准的19″机柜中。

计算机信息传输用主配线架也设在主机房中，例如采用IRIC70-01型机柜式光缆配线架，用来端接来自各分配线间的光缆，并通过光纤跳线与计算机中心交换机相连。为了使设备间内的设备正常运行，设备间室温应保持在18～27℃，相对湿度保持在30%～50%之间，通风良好，亮度适宜，配备消防设备等。

6、综合布线系统接地设计

主机房内预留接地端子，接地线与建筑共用接地系统连成一体。各楼层配线柜单独接地，接地导线截面为20mm2，各段金属桥架和钢管应保持电气连接，并在两端做良好接地。

前面小编介绍了网络综合布线系统的特点，规范和设计，想必大家现在对网络综合布线都有所了解了。现在网络综合布线系统是大势所趋，建设智能城市与智能化建筑将成为世界经济发展的必然趋势，已是一个国家和一个城市科学技术和经济水平的体现。以上内容就是小编今天给大家介绍的网络综合布线系统，想了解更多请继续关注www.zhuangxiu518.com学装修吧!
