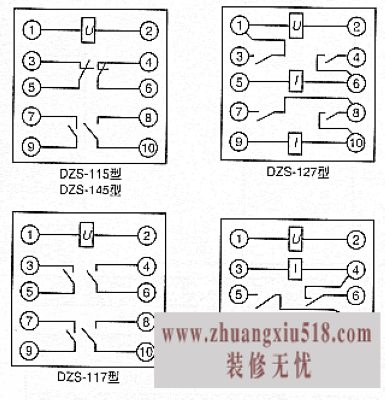

中间继电器是什么 中间继电器原理图

中间继电器是用于继电保护与自动控制系统中以增加触点的数量及容量的一种产品，它用于在控制电路中传递中间信号。可能对于许多文科生来说根本没听说过。下面我们就来了解下中间继电器及其工作原理。

继电器的分类

---

根据继电器在保护回路中的作用可将继电器分为启动继电器、量度继电器、时间继电器、信号继电器、出口继电器和中间继电器。由于各自的作用不同，因此工作原理也不同。常用的中间继电器主要有JZ7系列和JZ8系列两种，后者是交直流两用的。

中间继电器与接触器的主要区别：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。所以，它只能用于控制电路中。它一般是没有主触点的，因为过载能力比较小。所以它用的全部都是辅助触头，数量比较多。

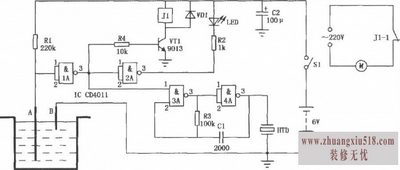

中间继电器工作原理

---

中间继电器的线圈装在u形的导磁体上，导磁体上面有一个衔铁，导磁体两侧装有两排触点单片，在非动状态下将衔铁向上托起，使衔铁与导磁体之间保持一定的间隙，当气隙间的电磁力矩超过反作用力矩时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使常闭触点断开常开触点闭合，你完成了信号的传递。

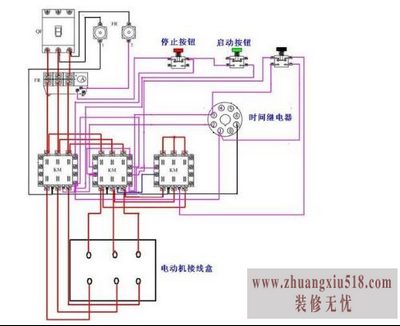

中间继电器的作用

---

1、隔离。控制系统的输出信号与负载端电气隔离;

2、转换。比如控制系统输出信号为DC24V，但负载使用AC220V供电，对于输入，可逆;

3、“放大”。控制器输出的信号的带负载的能力往往有限，在mA或者数A的级别，如果有需要更大电流的负载，只能通过中间继电器来转换;

4、便于维护。即使是满足负载电流要求的输出端，但因为集成在控制器内部，如果损坏，更换维修比较麻烦，但如果通过中间继电器，输出端的负载只是继电器的线圈，减轻了控制器输出级的负载，从而降低损坏的几率。而当中间继电器触点因为频繁的使用损坏时，很容易通过简单的插拔完成更换。

或许这些知识对于很多理工男来说很简单，想学习更多继电器知识请咨询更多专业人士或网站。
