台达变频器接线图详解

台达变频器在在工业自动化市场应用广泛，受很多工业商家支持和购买。台达变频器是针对力矩、损耗、过载、超速运转等不同的操作需求设计的，是很多设备的得力助手。台达变频器在生活中是不可缺小的，它的样子我们也是熟悉不过了。但是台达变频器接线图我们肯定很少见到和接触了。所以今天我带大家来看看台达变频器接线图吧!

变频器接线图

1.变频器常见有那些品牌。西门子、三菱、日立、东莞、松下、富士、安邦信、佳灵、台达、现代、施耐德、ABB丹佛斯、西威等。

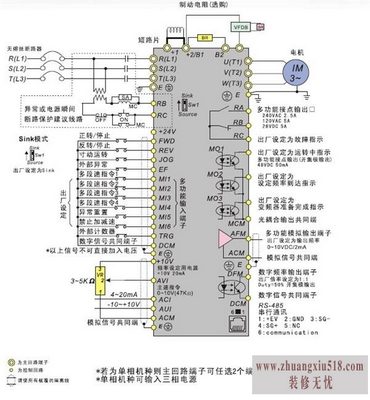

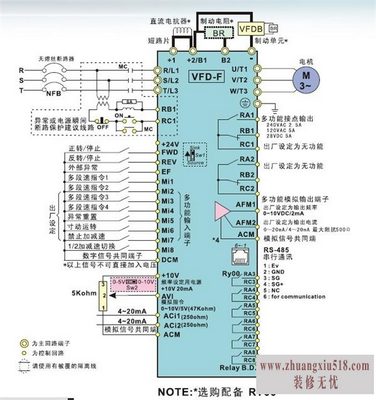

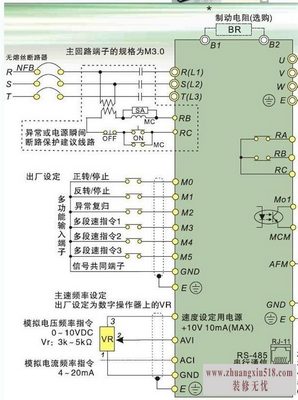

2.台达变频器接线图。

台达变频器主回路接线：(R、S、T)分别为电源进电，变频器输出端子(U、V、W)分别接到电动机上。

控制回路一般的要电机正转的话，就用一个中间继电器，把这二点，控制接点输入公共端和正转启动分别接到中间继电器的常开触点，当中间继电器得电，电机正转，失电，电机停止。

台达变频器参数设定：常见有参数有变频器频率设定、运行操作、最高频率、基本频率、额定电压、最高输出电压、加速时间、减速时间、直流制动开始频率、直流制动时间、起动频率值、起动频率保持时间、停止频率、数据保护、功能代码说明、LCE监视、反向旋转禁止、热继动作电流等。只要按照不同厂家的台达变频器设置就ok.

3.台达变频器比继电控制的优势在那里。

(1)台达变频器使电动平滑启动，降低电动机启动时候的冲击电流。

(2)电机正反转控制可以直接在面板上控制。不需要通过接触器来进行切换。

(3)台达变频器可以使电动机实现无级调速，优化了电动机依靠改变磁极对数来改变电动机的转速。

(4)可以改变转矩来提高电动机的启动速度。

(5)台达变频器具有多种电压、电流、模拟量输入、通信端口，很方便实现通讯的网络控制，提高生产的自动化控制。

台达变频器接线图详解我们算是看过了，也认识到台达变频器在我们生活中有减排环保作用。它的原理就是针对这一问题来制造的。所以台达变频器接线图也是缺少这一点。台达变频器速度快，可以随着实际情况的需求进行调节。台达变频器需要接通电源启动，在电动车里实现无极调速效果，减小电动车的惯性。所以台达变频器接线图是不可少的。
