三极管工作原理是什么?有没有教程

像三极管这类产品我们日常中接触比较少，用的也不多，所以很多人都不懂三极管是什么，三极管的作用是什么?那么在这里小编就介绍三极管的基本知识，以及三极管工作原理。

首先我们先来了解一下三极管：

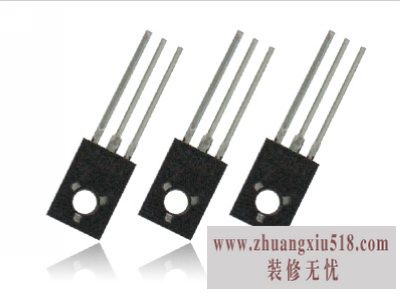

半导体三极管也称为晶体三极管，可以说它是电子电路中最重要的器件。三极管顾名思义具有三个电极。二极管是由一个PN结构成的，而三极管由两个PN结构成，共用的一个电极成为三极管的基极(用字母b表示)。其他的两个电极成为集电极(用字母c表示)和发射极(用字母e表示)。由于不同的组合方式，形成了一种是NPN型的三极管，另一种是PNP型的三极管。

晶体三极管的结构和类型

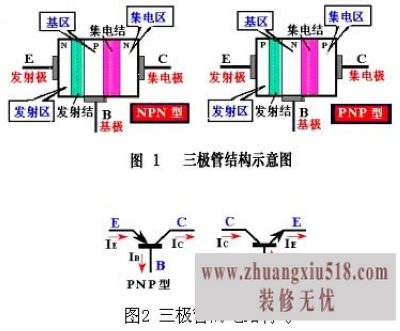

晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。它最主要的功能是电流放大和开关作用。三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把正块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种。三极管的结构示意图如图1所示，电路符号如图2所示。

下面我们一起看看三极管的工作原理：

晶体三极管(以下简称三极管)按材料分有两种：锗管和硅管。而每一种又有NPN和PNP两种结构形式，但使用最多的是硅NPN和锗PNP两种三极管，(其中，N表示在高纯度硅中加入磷，是指取代一些硅原子，在电压刺激下产生自由电子导电，而p是加入硼取代硅，产生大量空穴利于导电)。两者除了电源极性不同外，其工作原理都是相同的，下面仅介绍NPN硅管的电流放大原理。

三极管示意图

对于NPN管，它是由2块N型半导体中间夹着一块P型半导体所组成，发射区与基区之间形成的PN结称为发射结,而集电区与基区形成的PN结称为集电结,三条引线分别称为发射极e、基极b和集电极c。

当b点电位高于e点电位零点几伏时，发射结处于正偏状态，而C点电位高于b点电位几伏时，集电结处于反偏状态，集电极电源Ec要高于基极电源Ebo。
