平焊法兰尺寸图解

法兰，如果不介绍大家会猜是个什么？植物还是品牌呢？这么文艺的名字大家一定想不到它是一个有金属做成的有孔孔的圆形铁板。法兰有很多种，最常用的就是平焊法兰了。在小区楼底的暖气通道或者煤气通道的接口肯定能找到它的身影。其实法兰还用很多别的用处而且不同规格的法兰尺寸不同，接口坡度也不同。随小编来详细的了解一下吧。

平焊法兰概况

板式平焊钢制管法兰，带颈平焊钢制管法兰

平焊法兰适用于压力等级比较低，压力波动、振动及震荡均不严重的管道系统中。平焊法兰优点在于平焊法兰焊接装配时较易对中，并且价格比较便宜，因而得到了广泛的应用。[1]

产品规格DN10-DN2000

平焊法兰引用标准

化工部标准

HG20593-2009

HG20615-2009

国家标准：GB/T9119-2010

GB/T2555-81

机械部标准：JB/T81-94

JB/T74-94

JB/T75-94

船用标准：

CBM1001-81

使用压力PN0.25MPa,PN0.6MPa,PN1.0MPa,PN1.6MPa,PN2.5MPa，PN4.0MPa

产品类别全平面板式法兰(FF)，突面板式法兰(RF)

制造材料不锈钢(304、316等)、碳钢(20#25#等)

平焊法兰结构

(1).法兰外径：75mm-2190mm

(2).螺栓孔中心圆直径：50mm----2130mm

(3).螺栓孔直径：11mm-30mm

(4).螺栓孔数量：4个-48个

(5).螺纹：M10-M27

(6).法兰厚度：12mm-58mm

(7).管子外径:A(17.2-2032MM)B(14-2020MM)

(8).法兰内径：A(18-2036MM)B(15-2024MM)

(9).法兰理论重量：0.36kg--234.6kg(DN1800)

(10).法兰压力：0.25MPA-4.0MPA

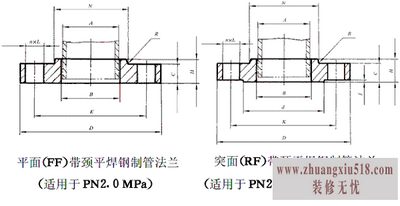

平焊法兰的尺寸图示

不同尺寸焊口接头坡度宽度表格

平焊法兰适用标准

板式平焊法兰(flange)连接就是把两个管道、管件或器材，先各自固定在一个法兰盘上，两个法兰盘之间，加上法兰垫，用螺栓紧固在一起，完成了连接。

法兰连接使用方便，能够承受较大的压力。在工业管道中，法兰连接的使用十分广泛。在家庭内，管道直径小，而且是低压，看不见法兰连接。如果在一个锅炉房或者生产现场，到处都是法兰连接的管道和器材。

看完文章之后是不是突然对平焊法兰有了很多新的认识，它不是植物也不是什么品牌，只是一个很普通的金属制铁板，用途很广泛。它可以连接管道，但是现如今工业发展飞速，所有的工厂，特别是建筑业和化工业用到平焊法兰的地方比较多。平焊法兰的综合性比较高，所以希望它能被越来越多的行业所应用，用处不多但是却是必不可少的纽带。
