声光控延时开关设计原理

声光控延时开关，在我们日常生活中还是挺常看到的，也经常用到的。现在的小区楼道都是有装了声光控延时开关，通过声音或是光控使得楼道的电灯能智能开关，目的也是为了环保和节能。延时开关，主要体现在光是多久才会熄灭，这个时间度是非常重要。那么声光控延时开关设计要怎么设计才是合理的呢?跟着小编混你就知道了。

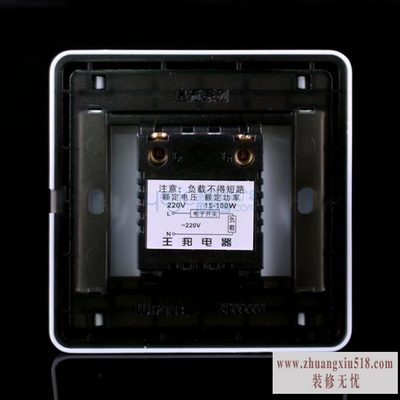

声光控延时开关的用途

用声光控延时开关代替住宅小区的楼道上的开关，只有在天黑以后，当有人走过楼梯通道，发出脚步声或其它声音时，楼道灯会自动点亮，提供照明，当人们进入家门或走出公寓，楼道灯延时几分钟后会自动熄灭。在白天，即使有声音，楼道灯也不会亮，可以达到节能的目的。声光控延时开关不仅适用于住宅区的楼道，而且也适用于工厂、办公楼、教学楼等公共场所，它具有体积小、外形美观、制作容易、工作可靠等优点，适合广大电子爱好者自制。

声光控延时开关怎么设计，设计原理是什么

声光控延时开关的电路原理图见图所示。电路中的主要元器件是使用了数字集成电路cd4011，其内部含有4个独立的与非门vd1～vd4，使电路结构简单，工作可靠性高。

顾名思义，声光控延时开关就是用声音来控制开关的“开启"，若干分钟后延时开关“自动关闭"。因此，整个电路的功能就是将声音信号处理后，变为电子开关的开动作。明确了电路的信号流程方向后，即可依据主要元器件将电路划分为若干个单元，由此可画出图2所示的方框图。

声音信号(脚步声、掌声等)由驻极体话筒bm接收并转换成电信号，经c1耦合到vt的基极进行电压放大，放大的信号送到与非门(vd1)的2脚，r4、r7是vt偏置电阻，c2是电源滤波电容。

为了使声光控开关在白天开关断开，即灯不亮，由光敏电阻rg等元件组成光控电路，r5和rg组成串联分压电路，夜晚环境无光时，光敏电阻的阻值很大，rg两端的电压高，即为高电平间t=2πr8c3，改变r8或c3的值，可改变延时时间，满足不同目的。vd3和vd4构成两级整形电路，将方波信号进行整形。当c3充电到一定电平时，信号经与非门vd3、vd4后输出为高电平，使单向可控硅导通，电子开关闭合;c3充满电后只向r8放电，当放电到一定电平时，经与非门vd3、vd4输出为低电平，使单向可控硅截止，电子开关断开，完成一次完整的电子开关由开到关的过程。

总结：经过小编对声光控延时开关的介绍，相信大家对声光控延时开关的用途和设计原理都是有一定的了解，从而知道为什么某些地方要用到这个声光控延时开关。其实最大的一个原因就是为了节能环保，方便人们。而关于声光控开光的设计，大家如果看不懂的不需要去研究，我们门外汉的只需要大概知道原理就行。
