如何做液压卷扬机设计

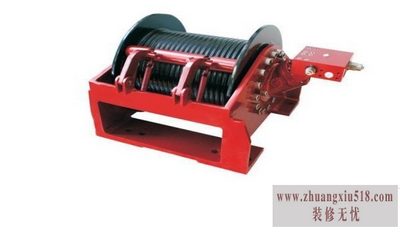

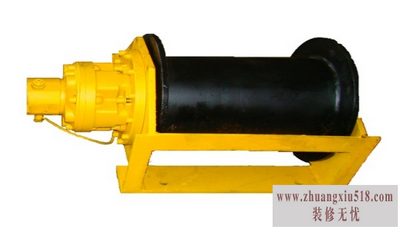

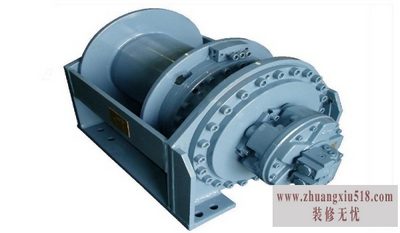

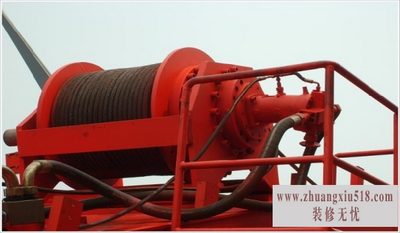

液压卷扬机，又称为液压绞车，通常由液压马达提供动力，齿轮箱传递动力，控制阀组控制动作，通过滚筒收/放钢丝绳锁来实现卷扬动作，通过压绳器或排绳器保证滚筒收/放钢丝绳锁长度的精确性及收/放钢丝绳锁的可重复性，通过安装支架固定液压马达、齿轮箱、卷筒等装置。有的液压卷扬机并未带支架，直接由液压马达，控制阀组，滚筒，末端支承轴等组成，这些配置都可以根据客户的需要或使用场地限制进行选配的。

那液压卷扬机又是如何设计的呢?设计中需要注意些什么呢?下面小编就给大家讲解一下液压卷扬机的设计。

液压卷扬机设计，首先需要用户提供几个参数：钢丝绳锁负荷F、钢丝绳锁速度V;而设计第一步，就是暂时确定一个卷筒直径R，直径R过大，会要求液压马达、齿轮箱传递的扭矩T1过大，而直径R过小，会要求液压马达、齿轮箱传递的转速r1过大，根据实际情况来定。

确定好卷筒直径R后，根据钢丝绳锁负荷F及卷筒直径R，来计算卷筒的扭矩T，液压马达、齿轮箱传递的最大转矩T1要大于卷筒的转矩T;根据钢丝绳锁速度V及卷筒直径R，来计算卷筒的转速r，液压马达、齿轮箱传递的最大转速r1要大于卷筒的转速r。

根据钢丝绳锁负荷F、钢丝绳锁速度V，来计算液压马达、齿轮箱传递的最小功率P，选定液压马达功率P1要大于P，再综合考虑来选定液压马达的其他参数及齿轮箱的减速比i及型号。当然，其中要注意一些效率。

再根据力学计算，确定卷筒宽度、厚度、中间辐板尺寸及位置、钢丝绳锁凹槽尺寸及数量、两端轴直径及长度等尺寸，卷筒两端轴承尺寸、型号，然后根据动作设计液压马达的控制阀组，到这里，液压卷扬机的设计参数就都有了，液压马达型号、齿轮箱型号、卷筒结构、轴承型号等也都确定好了，根据这些，通过力学计算设计支架，确定支架的各部位所用型钢型号，各部位结构，各安装位置尺寸等等。最后将选好型的液压马达、齿轮箱、轴承及设计好的卷筒、支架装配到一起，看是否有干涉的地方，如果没有干涉，那么设计完成。这个设计方案只是个大概的设计流程，希望能帮到大家更好的了解液压卷扬机是如何设计的。
