过电流继电器参数指南

导语：继电器的应用到处都有，细心观察，你会发现它其实与我们的生活息息相关，你认识继电器嘛?现在就让我带你去了解了解它吧。

过电流继电器的参数

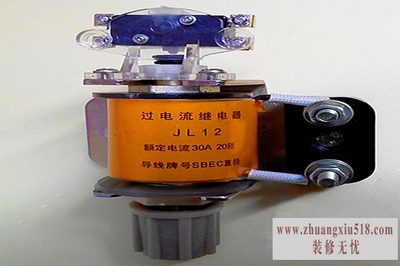

过电流继电器是在铁芯上绕上紧密排列的铁丝，形成电磁铁，当线圈接通电源时，电流使得铁芯暂时磁化，具有一定强度的磁性，它能吸引铁枢使得触点闭合。

线圈参数

额定工作电压

是指继电器工作时不能超过的电压，也是继电器正常工作时线圈所需要的电压。不同型号的继电器所需电压也不同，可以是交流电压，也可以是直流电压。

吸合电压

使继电器触点吸合(电压低于它不能工作)的最小线圈电压(从小到大测试)。

释放电压

保证继电器触点释放的最大线圈电压(从大到小测试)。

吸合电流

是指继电器恰好能够产生吸合动作时的最小电流。在正常使用时，给定的电流必须不低于吸合电流，这样继电器才能正常地工作。而对于线圈所加的工作电压，一般不大于额定工作电压的1.5倍，否则继电器承受电压过大，电流过大，容易烧坏继电器。

释放电流

是指能使继电器工作的最大电流。当继电器处在吸合状态的电流减小到一定范围内时，继电器就会恢复到未通电的释放状态。这时的电流远远不及吸合电流

最大连续施加电压

线圈上连续施加的电压保证继电器线圈不损坏。

额定工作电流即额定电压下线圈电流。

额定工作功率额定电压下线圈功率，等于额定工作电压×额定工作电流。

线圈电阻

是指继电器中线圈的直流电阻，有阻碍电流运动的作用，在20摄氏度的时测量的结果，温度越高，电阻越大。

触点参数

接触电阻

是指继电器中接点接触后的电阻值，可以用万用表测量出其电阻。对于许多继电器来说，接触电阻是非常大或者不稳定是最大的问题。

触点开关电压和电流

是指继电器在正常工作情况下允许加载的电压和电流。它决定了继电器能承受电压和电流的大小，使用时不能超过此值，否则极易损坏继电器的触点。

最大承载电流在不考虑温度变化的条件下，一般要大于触点开关电流。

触点电阻

这个电阻包括三部分即有触点，端子还有弹簧的电阻。

通过仔细的介绍，继电器神秘的面纱已被揭开，现在认识它了吧!
