碳钢法兰标准以及各方面的尺寸标准

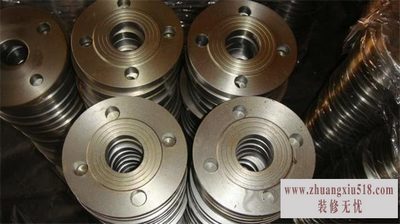

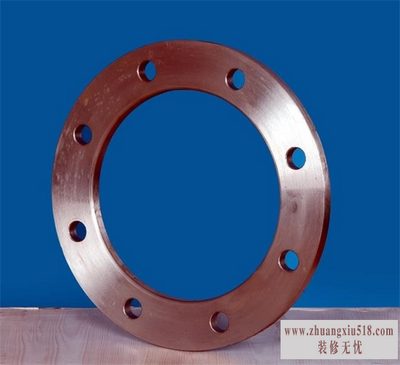

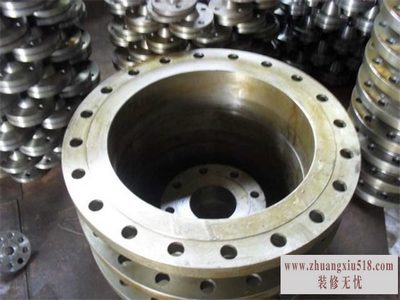

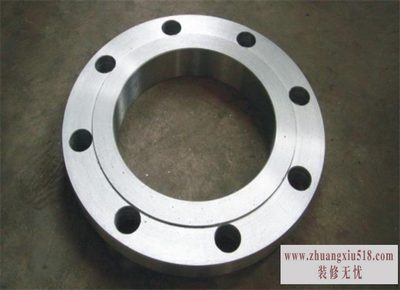

法兰是一种用于管道之间连接的一种部件,好的法兰可以延长管道的使用寿命,差的法兰很容易被腐蚀掉。由于是用于管道的零件,因此有关于使用管道的领域都会用到法兰,比如化工业、排水、消防等等方面。而碳钢法兰是众多法兰的一种,也就是使用碳钢做为材料的法兰。法兰要做到耐腐蚀,各项指标要达到标准,那么对于碳钢法兰具体有哪些标准呢?有哪些尺寸呢?让我们了解一下。
对于碳钢法兰有两个压力标记,每种标记又分为很多等级。一种是PN标记,此种标记分为PN2.5、N6、PN10、PN16、PN25、PN40、PN63、PN100、PN160、PN250、PN320、PN400,这样几种标准。另一种是Class标记,分为Class150、Class300、Class600、Class900、Class1500、Class2500。
在所有种类的法兰中,碳钢法兰的的各项标准是最达标的,其它的法兰会出现压力指数不达标,出现缝隙,材质为废料等等,因此在使用法兰时,如果没有特殊使用要求,最好使用碳钢法兰。
法兰的一些尺寸标准
公称通径DN为20,外径D为100,螺栓空中心圆直径D1为75,连接凸出部分直径D2为58,内径D3为19,法兰厚度t*为14/18,连接部分凸出高度f为1,螺栓孔数量与直径为4-15,螺栓直径M为12。
公称通径DN为25,外径D为125,螺栓空中心圆直径D1为90,连接凸出部分直径D2为70,内径D3为25,法兰厚度t*为14/18,连接部分凸出高度f为1,螺栓孔数量与直径为4-159,螺栓直径M为16。
公称通径DN为40,外径D为140,螺栓空中心圆直径D1为105,连接凸出部分直径D2为85,内径D3为38,法兰厚度t*为16/20,连接部分凸出高度f为2,螺栓孔数量与直径为4-19,螺栓直径M为16。
公称通径DN为50,外径D为155,螺栓空中心圆直径D1为120,连接凸出部分直径D2为100,内径D3为51,法兰厚度t*为16/20,连接部分凸出高度f为2,螺栓孔数量与直径为4-19,螺栓直径M为16。
公称通径DN为65,外径D为175,螺栓空中心圆直径D1为140,连接凸出部分直径D2为120,内径D3为61,法兰厚度t*为18/22,连接部分凸出高度f为2,螺栓孔数量与直径为4-19,螺栓直径M为16。
公称通径DN为80,外径D为185,螺栓空中心圆直径D1为150,连接凸出部分直径D2为130,内径D3为76,法兰厚度t*为18/22,连接部分凸出高度f为2,螺栓孔数量与直径为8-19,螺栓直径M为16。
对于法兰的尺寸小编我就先介绍到这,法兰的尺寸标准还有好多好多,在你购买前应该注意具体需要使用的尺寸,如果你需要对于碳钢法兰做更深入的了解,还需要你联系这方面的商家或着直接咨询有关人士进行了解。
