中压开关柜分类以及具体介绍
中压开关柜中大致包括三种类型的。一种是在十二伏到二十四伏电压范围之内的sf6充气柜,另外一种是传统意义上的空气绝缘开关柜。目前看来,在世界上的相对较大的电器公司中都会有品种较为齐全的两种开关柜,比如abb的uniswitch系列的开关柜,以及safe系列的开关柜。近几年来随着这一领域技术的发展,一种新的类型的开关柜出现了,它就是固体绝缘开关柜。

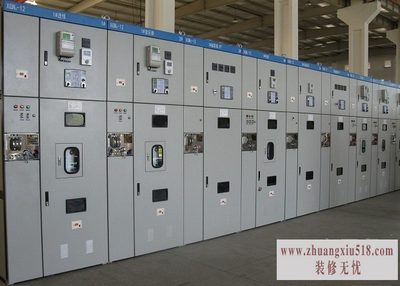

现在我们分别来介绍一下这几种开关柜,首先是空气绝缘开关柜,这种开关柜可以分为两种,第一种是铠装中置柜,另外一种是固定柜。空气绝缘开关柜是说开关柜内部各个开关之间是靠空气绝缘的,这种开关柜的体积相对都比较大,所以难免柜内会有很多浪费的空间。
通常情况之下,空隙之间的击穿电压会随着周围空气的压力、湿度、密度的变化而有所变化,在极端条件之下,例如高海拔的地区、日夜温差很大、较为潮湿,容易形成灰尘或者小动物出没较多的地区,安全绝缘的距离都会有所增大。所以可以看出,在不同的环境条件下,对于空气绝缘开关柜的要求也是不同的,在某些条件恶劣的地区是不适合使用这种开关柜的,说明这种开关柜的局限性很强。

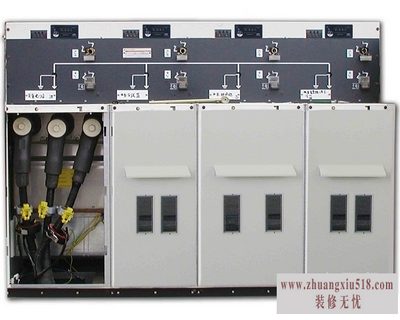

第二种我们要来介绍的开关柜就是sf6开关柜,这种开关柜的奇妙之处在于,它将数组开关和其他相关的部件都封闭于sf6气箱职中。然后把每个单元中都充入四公斤dao五公斤之间的sf6气体,一起作为带电体之间的绝缘介质
sf6开关柜的优点在于sf6气体本身具有很好的绝缘性能,所以在设计上就很好的节省了开关柜的体积,携带和使用都会更为便捷,还有一点是这种开关柜的密封性相对其他的开关柜较好,所以环境对于它的限制会相对小,能够在环境恶劣的条件下使用。
最后我们介绍一下中压开关柜的最后一种类型,就是新出现的固体绝缘开关柜,这种开关柜很好的弥补了sf6开关柜的一些缺点,由于将数组开关和带电部件使用环氧树脂进行集中的浇注,就使开关柜内部的缝隙进一步的得到减小,所以开关柜的体积也自然而然会减小,更加方便了用户的使用。
