变容二极管工作原理

导语：今天小兔给大家介绍一下关于变容二级管的相关知识，对于变容二级管大家并不熟悉，很多的朋友由于职业上的原因对于这种电子元件的了解都是非常少的。小兔先于大家简单的介绍一下，关于变容二级管大家又叫做可变抗二极管。在现在的电子产品当中变容二级管的应用是非常的广泛的，接下来的时间里面小兔就给大家介绍一下它的工作原理。

变容二极管(VaractorDiodes)为特殊二极管的一种。当外加顺向偏压时，有大量电流产生，PN(正负极)结的耗尽区变窄，电容变大，产生扩散电容效应;当外加反向偏压时，则会产生过渡电容效应。但因加顺向偏压时会有漏电流的产生，所以在应用上均供给反向偏压。

变容二极管也称为压控变容器，是根据所提供的电压变化而改变结电容的半导体。也就是说，作为可变电容器，可以被应用于FM调谐器及TV调谐器等谐振电路和FM调制电路中。

其实我们可以把它看成一个PN结，我们想，如果在PN结上加一个反向电压V(变容二极管是反向来用的)，则N型半导体内的电子被引向正极，P型半导体内的空穴被引向负极，然后形成既没有电子也没有空穴的耗尽层，该耗尽层的宽度我们设为d，随着反向电压V的变化而变化。如此一来，反向电压V增大，则耗尽层d变宽，二极管的电容量C就减少(根据C=kS/d)，而反向电压减小，则耗尽层宽d变窄，二极管的电容量变大。反向电压V的改变引起耗尽层的变化，从而改变了压控变容器的结容量C。达到了目的。

变容二极管是利用PN结之间电容可变的原理制成的半导体器件，在高频调谐、通信等电路中作可变电容器使用。

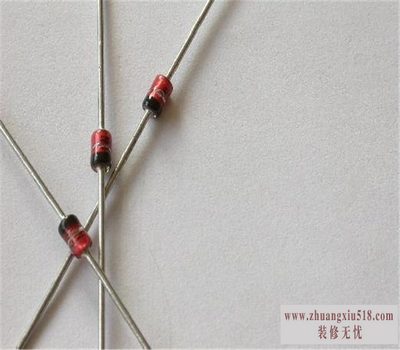

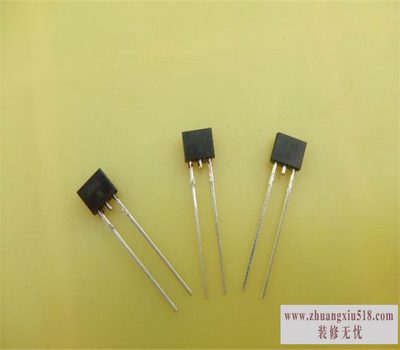

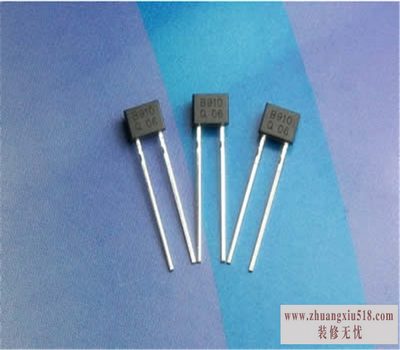

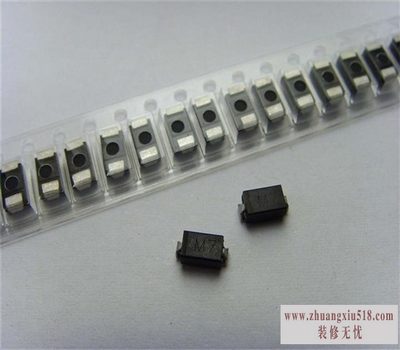

变容二极管有玻璃外壳封装(玻封)、塑料封装(塑封)、金属外壳封装(金封)和无引线表面封装等多种封装形式、如图4-18所示。通常，中小功率的变容二极管采用玻封、塑封或表面封装，而功率较大的变容二极管多采用金封。常用变容二极管参数。

上面就是变容二极管的工作原理，相信大家看完以后对于变容二极管的知识也有了一定的了解，在现在很多的特殊的应用的电器里面都有变容二极管的存在着的。变容二极管具有以下的特点。变容二极管具有当反向的电压加大的时候，电容的量值就会降低，同样当施加的反向的电压减少的时候，电容就会增加。关于变容二极管的介绍就到这里。
