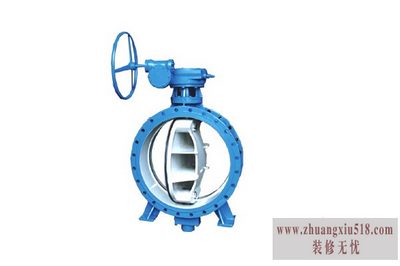

法兰式蝶阀标准与特点详解

蝶阀大家知道这是什么吗?它是一种调节阀，又叫翻板阀，用于管道介质开关控制，有着切断和节流的作用。而在众多类型的蝶阀中，法兰式蝶阀的应用是很广泛的，因其垂直板式结构新颖，重量轻，制作的成本也低，操作起来还非常方便省力，法兰式蝶阀被应用于多个行业。那么关于法兰式蝶阀有哪些特点呢？以及它有哪些要求标准呢？接下来就是答案揭晓的时候。

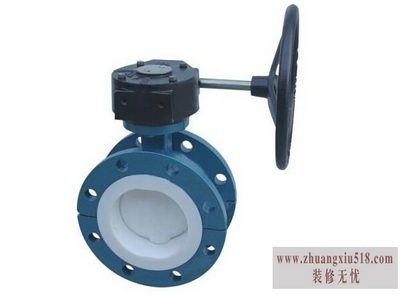

法兰式软密封蝶阀特点：

1、设计结构新颖，整体尺寸小，重量轻。

2、蝶板采用双偏心，启闭迅速，操作轻便省力。

3、蝶板与密封圈间无滑动摩擦，密封面耐磨损，使用寿命长，密封可靠，易调整。

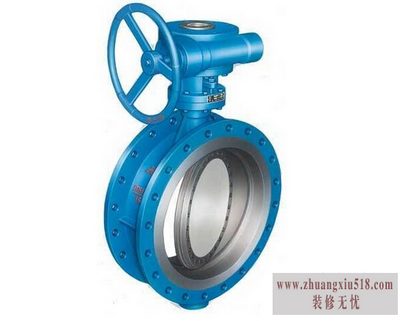

法兰式硬密封蝶阀具备以下几个特点：

1、蝶板密封圈为软硬层叠式金属片，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能。

2、采用三维偏心结构，阀座与蝶板几乎无摩擦，具有越关越紧的密封功能。

3、阀体密封面，采用堆焊不锈钢、钴基硬质合金，密封面耐磨损，使用寿命长。

4、结构独特，操作灵活、省力、方便、不受介质压力的高、低影响，密封性能可靠。

规格要求标准：

公称通径(mm)：DN350-DN2600

公称压力：PN6PN10PN16

最高工作压力MPa：0.611.6

密封试验压力MPa：0.661.11.76

强度试验压力MPa：0.91.52.4

适用介质：水、污水

软密封介质温度：≤65℃硬密封介质温度根据阀门材料而定

介质流速：≤3M/S

执行标准：

设计与制造：GB/T12238-89《通用阀门法兰和对夹连接蝶阀》JB/T8527-1997《金属密封蝶阀》JIS

法兰尺寸：PN=1.0MPa按JB/T82.1-94(即原标准JB82-59)《凸面对焊钢制管法兰》规定

PN=1.6MPa按GB9113.3-88《凸面整体钢制管法兰》规定

PN=2.5MPa按GB9113.4-88《凸面整体钢制管法兰》规定

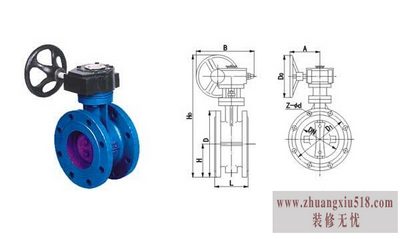

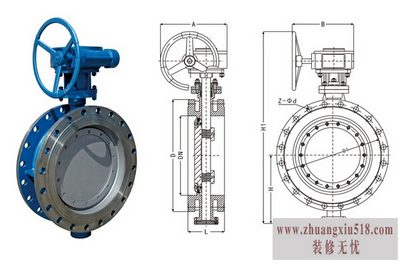

结构长度：按GB12221-89《法兰连接金属阀门结构长度》规定

检验和试验：按GB/T13927-92《通用阀门压力试验》规定

以上便是关于法兰式蝶阀的特点以及要求标准的详细介绍，看完之后，大家有所有收获了吗？倘若是从事着这方面专业工作的朋友可就要认真阅读此文了，定会有很大的帮助的。与其他的蝶阀相比，法兰式蝶阀不仅仅耗材较少加工简单，而且还具有良好的调节性能，安装与维护起来都非常方便，因此才会被广泛应用于各个行业领域。
