三阀组原理及结构特点是什么？三阀组阀体型号表示方法及选择

三阀组是由三个互相沟通的三个阀组成，其作用是将正、负压测量室与引压点导通或断开;或将正负压测量室断开或导通。不知道大家知道三阀组原理及结构特点是什么吗?接下来一起来看看三阀组详细信息吧!

三阀组原理：左侧为高压阀，右侧为低压阀，中间为平衡阀，当高低阀关闭，平衡阀开启时，正负压测量室压力平衡，当高低压阀开启，平衡阀关闭时，输入端压力分别为高、低压。仪表维修调零时，只需将正负压阀关闭，就可以进行。

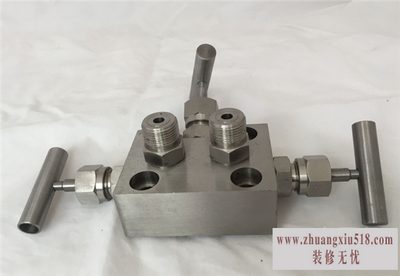

结构原理

三阀组由阀体、二个截止阀及一个平衡阀组成。差压变送器零点在线校验操作程序：先打开平衡阀，关闭二个截止阀，即可

对变送器进行零点校验。三阀组可配接：3051、3095、1151、EJA、FX-2、FCX-A/C及霍尼韦尔ST3000系列等变送器.

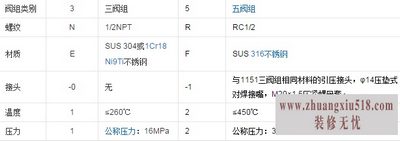

三阀组阀体型号表示方法:

阀体型号选择:

结构特点：

左边高压阀为红色手轮，右边低压阀及中间平衡阀为黑色(或兰色)手轮。当关闭高，低压阀，打开平衡阀时，正、负测量室相通;当打开高，低压阀，关闭平衡阀时，输出端压力分别为P1、P2;当高、低压阀一阀打开，一阀关闭，平衡开启时，则两输出端压力均为P1或P2。

作用

在流量传感器仪表接入工艺管道时要用“三阀组”

1、在管道由初始状态(空)加入介质时，传感器两侧压力会突然变化，压差增大，为避免，应先关闭传感器两侧的阀A、B，打开旁通阀C;

2、在介质充满管道，并趋近平稳、平衡后，逐渐打开A、B，使传感器两侧均匀施加压力;

3、最后关闭阀C，传感器开始正常工作;

4、关闭顺序与上述情况相反。

此外，3阀组还有其它作用，如运行一段时间后清洗管道，传感器部分不受影响(管路被旁通)。

以上就是三阀组阀体型号表示方法及选择、以及三阀组原理及结构特点的解析，三阀组在生活中的应用领域非常广，深受大家喜欢，希望以上内容对大家有所帮助!
