【冰箱温控器接线】自己动手省力又省钱！

相信在我们的日常生活中，或多或少的会遇见冰箱出现故障的时候，那么这个时候我们便需要了解一下关于冰箱的小常识，例如冰箱温控器出现问题时，我们该怎么办呢，其实这并不是太大的问题，拿去外面修，可能会浪费钱，因为这确实是比较简单的问题。

下面介绍一下简单的冰箱温控器接线方法。冰箱温控器的线一般有3条线，颜色分别是黄色，、咖啡色、白色。一般而言，H接棕色线，是电源的火线，L接灰色线，是灯的火线，C接白色线，是压缩机的火线。一般的，H接供电端，C接压缩机控制端,L接温度补偿控制端。但是在一般的冰箱后面的商标铭牌上都会有接线图。

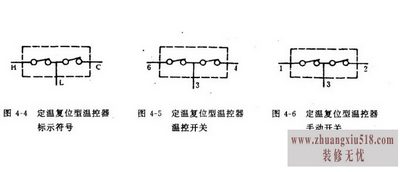

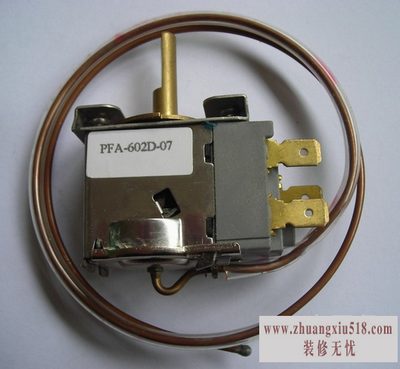

有时候我们会遇到这种问题：打开冰箱的冷藏室门，看见指示灯亮，单压缩机却不启动。这样，我们首先可以怀疑温控器故障，然后拆下塑料盒，取出温控器，见该温控器有三个引线端子，如果均呈现电阻无穷大的情况，那么我们可以对照冰箱电路原理图测量1/c端开路，便试将1/c端短路后，压缩机立即启动运转，就可证实温控器损坏了，更换温控器后就可以继续使用了。在对直冷式电冰箱更换温控器时，需要事先记录原温控器三个引线端的位置。温控器三个接线端子之间的关系是，h与1之间为一个手动常闭开关，在正常情况下处在闭合状态，只有当温控器处在off位置时，内部出点才断开，1与c之间是真正的温度自动控制开关，由它负责感应冷藏室内的温度，并控制压缩机的启动与停止。如果在维修中，记不起原温控器的接线时，可以通过三表测量来进行辨别，首先早出h端子，在常温下万用表的r*10w档，三个端子均应该在零欧姆档，将温控器置在off档，其中有一个端子与另两个端子阻值无穷大，则为H端子，那么另两个则是1和c端子，它们是温度控制开关，可以按照正常接线。

上述方法仅仅使用于冰箱没有全部坏掉的情况下，如果冰箱不是上面提到的坏掉程度的话，建议找专门维修的人员进行维修，如果是上述提到的问题，那我们便可以自己维修，此方法简单可靠，就是在自己接线的时候，需要把电源断开，注意安全，希望我的这篇文章对读者有所帮助，能够使您的生活更加愉快！
