工控主板维修案例介绍

导语：提起工控主板对于非专业人士来说或许并不会熟悉，然而工控主板却应用于很多地方，缺少了工控主板，它们或许会无法运行。而当工控主板损坏时，我们又该如何去维修呢?今天小编就来带大家一起来认识一下工控主板并了解一下它的维修方法吧。

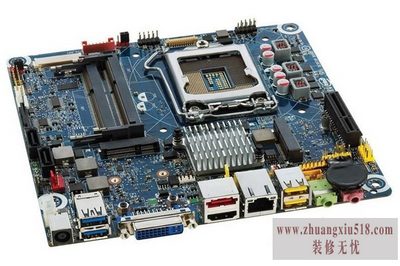

工控主板简介

低功耗芯片组是工控主板的主要组成部分，这样可以节约电能的消耗，还可以提高其适应环境的能力。

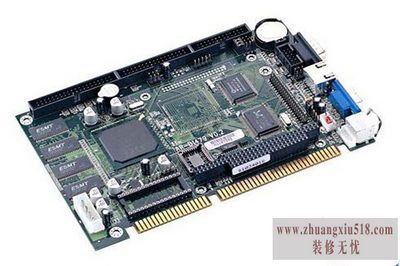

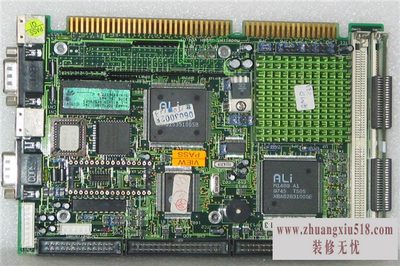

工控主板的分类，以主板的结构和尺寸为标准分为：全长卡、半长卡、3.5寸等。以选用的芯片系列为标准分为：386、486、586、P4等。以芯片类型为标准分为：X86架构、ARM架构等。

工控主板维修

下面举两个常见的案例来方便大家了解工控主板的维修方法。

案例一

问题-----能正常开机，但是键盘没有作用，com端口也失效。

问题分析：根据专家人士经验这类故障的发生一般都是接口芯片损坏造成的。芯片的损坏是因为外界的静电或者电火花等都会损坏芯片。

维修方法：更换com接口后，可以正常使用。再更换键盘管理芯片后，键盘还是无法使用，拆下南桥芯片并更换，若此时还是无效，再观察分析键盘管理器芯片是否把信号提供给ISA管理芯片后才把信号传给南桥的，如果是这种情况，再将ISA管理芯片更换。更换完毕后，插上键盘试机。一切都会恢复正常状态。

维修心得：在遇到多个问题的故障的时候，我们要多方面无思考分析，逐个排除问题存在的位置。

案例二

问题：开不了机，无法显示

问题分析：一般来说一个很小的故障就会导致这个问题的出现，所以这类故障可简单可复杂。

维修方法：先测量cpu各个供电脚，如果不正常，则为cpu供电异常。如果供电正常，则供电部分没有问题。然后再检查时钟电路，在cpu时钟信号端和复位都有信号，说明cpu工作正常。当时钟信号停在11时不再往下跑了的时候，则问题故障就出现在内存、内存供电、I/O三者中的一个了。而后，先换内存，照样跑到11停了，再查供电正常的话，那么问题就可能出在内存管理芯片或者北桥上。换内存管理芯片，始终跑到00了，这样就维修成功了。但如果此时键盘用不了了，果断的换掉ISA芯片就可以了。正阳开机就会恢复正常了。

维修心得：面对这类多变的问题要有清晰的思路，对于一些新手来说毕竟是有一些难度的，所以要多多观察下手才是。

现在你是否对工控主板有了更多的了解呢，相信你也知道了它的维修方法吧。
