联想主板接线方法

联想主板是我们的选择，我用的是联想手机，他的主板不像其他的主板用的时间长了就会发热，我这个手机用了三年了，反应速度还是挺快的，不像其他主板用个一两年就不能用了，而且其他手机主板手机玩游戏时一会儿手机就热的，都烫手，玩的时候下边都放的凉水袋，玩一两个小时就得换水，不像联想主板玩游戏也不会发热。现在是一些接线方法！

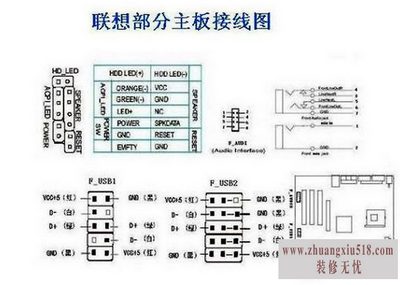

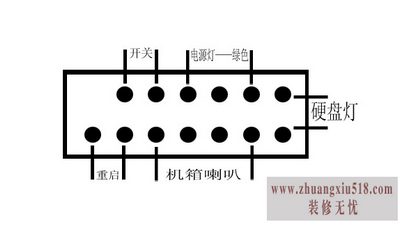

1.电源开关(POWER)：这个开关的插头是两脚的，其中一根连线一般用黄色或黑色表示，而另一根连线一般为白色。此插头插接后可通过机箱前面板按键启动电脑，此外直接短接主板上的POWER插针也可启动。此开关的连线插头上一般标有POWERSW字样，而主板上对应位置的插针附近的英文缩写一般为PWR、PowerSW、PWRSW、PW、PWSW或PS等。

2.复位开关(RESET)：复位开关的插头也是两脚，其中一根连线一般用紫色或蓝色表示，另一根为白色。常常是在电脑运行中突然死机时使用，作用是在不断电的情况下使电脑重新启动(即热启动)。它的连线插头上一般标有RESETSW字样，而主板上对应位置的插针附近英文缩写一般为RESET、RST、RS或RE等。

3.电源灯(POWERLE3.电源灯(POWERLED)：电源灯连线也是两脚插头，其中一根连线一般用绿色表示，另一根为白色。当主机电源启动时，电源灯就会亮起来。此开关连线的插头上一般标有POWERLED字样，而主板上对应位置的插针附近的英文缩写一般为PWLED、PowerLED、PWRLED或PLED+和PLED-等。

4.硬盘灯(HDDLED)：硬盘灯连线同样为两脚插头，两根连线一般是一红一白。当硬盘有读写动作时，硬盘灯就会闪亮起来。此开关连线的插头上一般标有HDDLED字样，而主板上对应位置的插针附近的英文缩写一般为HDDLED、HD或IDE_LED+和IDE_LDE-等。

5.喇叭(Speaker)：此连线的插头有四个接脚，但只有两根连线，其颜色一般是一红一黑或一橘一黑。此开关连线的插头上和主板上对应的插针附近一般都标有Speaker字样。有些电脑在正常启动后会通过喇叭发出“嘀”的一声，或者在不能正常启动时，则通过喇叭发出相应的报警声，为用户解决问题提供帮助。不过，有些主板上已经集成有喇叭，这时就不必连接喇叭了。前US。。B红白绿黑上下2排。黑的靠缺针的那边然后前面板的上面一般PLED绿+白-然后POWER下面HDDLED红+白-然后REST然后音频的1针脚是MICIN2针脚是MICOUT3针是独针是MICPOWER然后4针是空的然后56针是R和ROUT78针是L和LOUT

这就是联想的一些主要接线方法，我装电脑接线就用的这些方法，有人不会接，乱接会烧毁电脑，联想的主板很好接的，大家掌握了这些方法就不用再找人了，也不用找维修人员了，既可以节省时间，也省钱方便。当然还有一些其他的方法我没有写，可以网上搜索，为了大家的方便，大家可以保存这些方法，对今后的生活中一定会有帮助的。
