【1602lcd】LCD1602显示屏

科技在不断的进步，这在我们的日常生活中体现的淋漓尽致，像现在的智能云电视、智能空调、智能冰箱等等智能家居，就是科技在我们生活中的体现。显示屏同样是科技改变生活的一个产物，在我们的生活中显示屏几乎随处可见，大部分有数字信息显示的电子设备中都会有显示屏。下面我们要介绍的1602lcd同样是一个液晶显示屏，同样被大家广泛应用于生活中。

关于LCD1602：

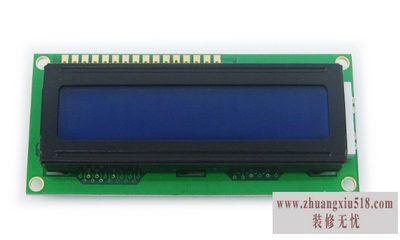

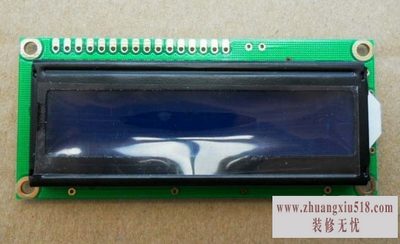

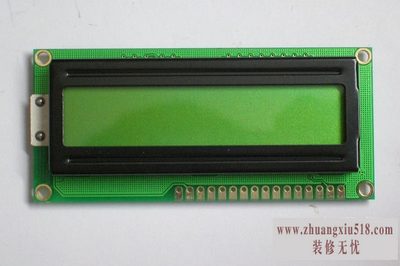

1602LCD是指显示的内容为16X2,即可以显示两行，每行16个字符液晶模块(显示字符和数字)。

市面上字符液晶大多数是基于HD44780液晶芯片的，控制原理是完全相同的，因此基于HD44780写的控制程序可以很方便地应用于市面上大部分的字符型液晶。

LCD1602的编写

在编写LCD1602程序前，我们必须了解其手册上一些非常重要的信息，如果这些信息不能理解透彻，编程可能会遇到或多或少的问题，在此先大致归纳几点。

1.管脚：

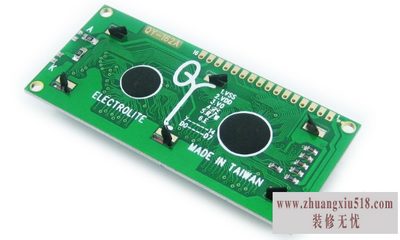

1602共16个管脚，但是编程用到的主要管脚不过三个，分别为：RS(数据命令选择端),R/W(读写选择端),E(使能信号);以后编程便主要围绕这三个管脚展开进行初始化，写命令，写数据。

以下具体阐述这三个管脚：

RS为寄存器选择，高电平选择数据寄存器，低电平选择指令寄存器。

R/W为读写选择，高电平进行读操作，低电平进行写操作。

E端为使能端，后面和时序联系在一起。

2.指令集：

LCD_1602初始化指令小结：

0x38设置16*2显示，5*7点阵，8位数据接口

0x01清屏

0x0F开显示，显示光标，光标闪烁

0x08只开显示

0x0e开显示，显示光标，光标不闪烁

0x0c开显示，不显示光标

0x06地址加1，当写入数据的时候光标右移

0x02地址计数器AC=0;(此时地址为0x80)光标归原点，但是DDRAM中断内容不变

0x18光标和显示一起向左移动

1602lcd是一种字符型的液晶显示屏模块，一般会被用来显示字母、符号或者是数字。1602lcd显示的每个字符之间都会有间隔，上下行之间也会有间隔，这也就是为什么1602lcd是一种用来显示字符的液晶模块，而不能显示图形或者图像的原因。值得大家注意的是对1602lcd的编写，需要了解的除了以上的管脚和指令集信息外有时还会用到1602lcd字符集的相关信息，大家可以对其了解一下。
