建筑顶棚平面图、装饰立面图的绘制包括哪些步骤?
答:(1)顶棚平面图的绘制
1)选比例、定图幅。
2)画出建筑主体结构的平面图,门窗洞一般不用画出,也可用虚线画出窗洞的位置。
3)画出顶棚的构造、灯饰及各种设施的轮廓线。
4)标注尺寸、剖面符号、详图索引符号、文字说明等。
5)描粗整理图线:墙、柱用粗实线表示;顶棚的藻井、灯饰等主要造型轮廓线用中实线表示,顶棚的装饰线、面板的拼装分隔等次要的轮廓线用细实线表示。

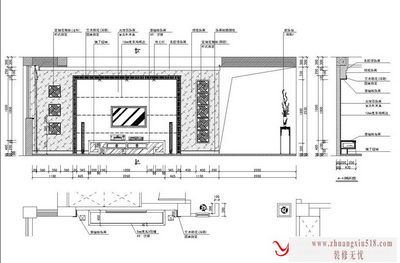

(2)装饰立面图的绘制
1)选比例、定图幅,画出地面、楼板及墙面两端的单位轴线等。
2)画出墙面的主要造型轮廓线。
3)画出墙面的次要轮廓线、标注尺寸、剖面符号、详图索引符号、文字说明等。
4)描粗整理图线:建筑主体结构的梁、板、墙用粗线表示;墙面的主要造型轮廓线用中粗线表示;次要的轮廓线如装饰线、浮雕图案等用细实线表示。
