继电器工作原理及接线图 继电器作用

继电器可能对有的朋友来说比较陌生。它是电力设备的一种，主要应用于自动化电力系统中，相当于一个自动开关，用小电流来控制大电流。本文将为您介绍继电器工作原理和继电器的作用，并为您展示继电器接线图。

一、继电器工作原理

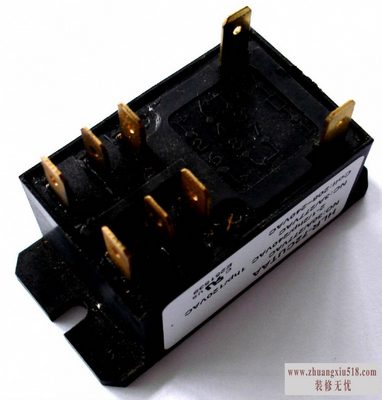

电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点(常开触点)吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点(常闭触点)吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”;处于接通状态的静触点称为“常闭触点”。

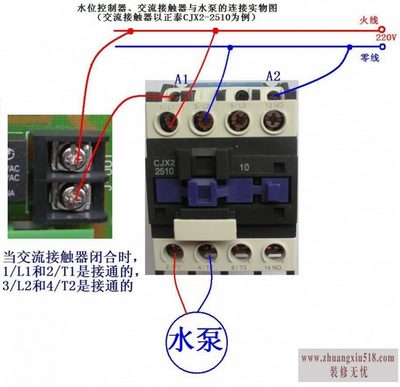

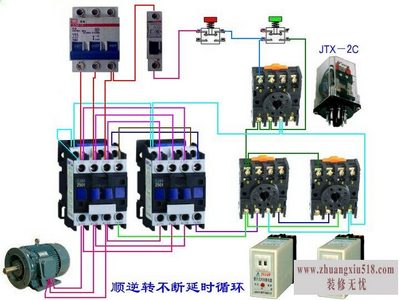

二、继电器接线图

三、继电器的作用

1)扩大控制范围。例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。

2)放大。例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。

3)综合信号。例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。

4)自动、遥控、监测。例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。

以上就是有关继电器工作原理和继电器的作用方面的知识，希望我们展示的继电器接线图能让您对继电器的使用有更深入的了解。感谢您对www.zhuangxiu518.com装修网的关注。
