漏电保护开关原理 漏电保护开关接线图
漏电保护开关可以帮助我们保护电路,有时甚至能保护我们人身安全。那么,漏电保护开关原理是什么呢?漏电保护开关界限是如何的呢?

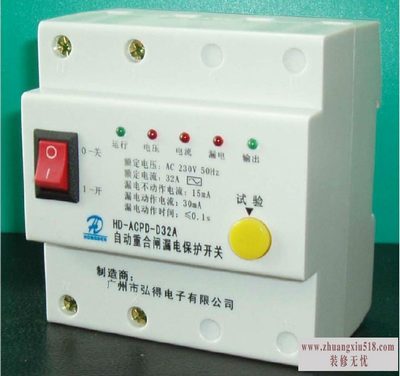

一、什么是漏电保护开关
目前根据市面上销售的漏电保护器开关的工作原理将其分为三大类,电压型、电流型以及脉冲型。电压型漏电保护开关接于变压器中性点和大地间,当触点时中性点偏移对地面产生电压,从而起到保护动作切断电源,但是由于它是对整个配变低压网进行保护,所以不能够分级保护。
由于停电范围大,动作较为频繁,目前已经被淘汰。而脉冲型电流保护器在发生触电时,三相不平衡漏电流的相位以及幅值突然发生了变化,以此为动作信号,目前被广泛的运用在电流型漏电保护器上。

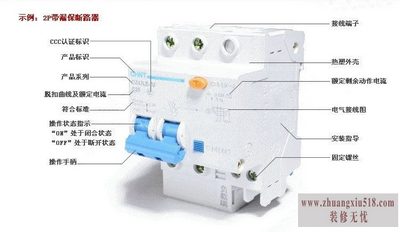

二、漏电保护开关的种类
1、只是具有漏电保护断电功能,使用时必须与熔断器、热继电器、过流继电器等保护元件配合。
在1的基础上,同时具有过载保护功能。
在1的基础上,同时具有过载、短路保护功能。
在1的基础上,同时具有短路、过负荷、漏电、过压、欠压功能。
三、漏电保护开关的动作原理
是在一个铁芯上有两个组:一个输入电流绕组和一个输出电流绕组,当无漏电时,输入电流和输出电流相等,在铁芯上二磁通的矢量和为零,就不会在第三个绕组上感应出电势,否则第三绕组上就会感应电压形成,经放大去推动执行机构,使开关跳闸。
在上述UPS前面加漏电保护开关,尽管UPS无漏电现象,但由于各次谐波在铁芯中形成的磁通矢量和由于铁芯的磁滞作用而不能为零,于是就出现了类似漏电的假象,使漏电保护器频繁跳闸。
四、漏电保护开关的接线
TN系统可以划分成三种接线方式即:
TN25系统:整个系统的中性线与保护线分开连接。
TN2C系统:整个系统的中性线与保护线是合一的。
TN2C2S系统:整个系统干线部分的前一部分保护线与中性线是共用的,后一部分是分开的。
另外一种正确的漏电保护开关接线方式叫TT系统,指的就是配电网低压侧的中性点直接接地,电气设备的外露可导电部分通过保护线直接接地。
漏电保护开关接线方法不管是TN还是TT,在安装的过程中都必须严格区分出中性线N和保护线PE,三级四线或者是四级式漏电保护器的中性线,不管其符合侧中性线有没有使用,都应该将电源中性线链接到保护器的输入端口。要求经过漏电保护开关的中性线不得作为保护线,不得重复接地或者接设备外露可导电部分,保护线也不能接入漏电保护开关。

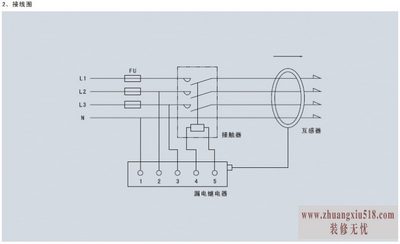

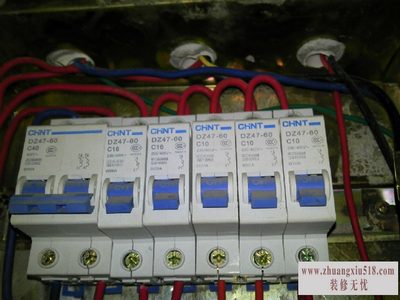

从漏电保护开关接线图中我们可以看出几个漏电保护开关的接线注意点:
漏电保护开关负载侧的中性线,不得与其它回路共用。
漏电保护开关标有负载侧和电源侧时,应该按照规定安装接线,不可以接反了。
安装带有短路保护的漏电保护开关,必须保证他在电弧喷出方向有足够的飞弧距离。飞弧的距离按照漏电保护开关生产厂商的规定安装。
以上就是小编为大家介绍的漏电保护开关原理及漏电保护开关接线图的内容,希望能够帮助到您。更多关于漏电保护开关的相关资讯,请继续关注www.zhuangxiu518.com学装修。
