网线线序标准及作用 装网线必备技能!

要连接局域网，网线是必不可少的。在局域网中常见的网线主要有双绞线、同轴电缆、光缆三种。双绞线，是由许多对线组成的数据传输线。很多人还不清楚网线线序标准及作用是什么，下面小编整理了答案，大家可以学习下。

一、网线线序标准

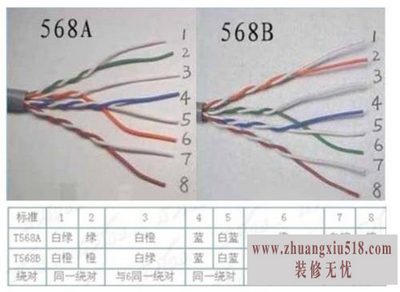

(1)EIA/TIA的布线标准中规定了两种双绞线的线序568B与568A。

(2)标准568B：白橙--1，橙--2，白绿--3，蓝--4，白蓝--5，绿--6，白棕--7，棕--8

(3)标准568A：白绿--1，绿--2，白橙--3，蓝--4，白蓝--5，橙--6，白棕--7，棕—8

二、网线线序作用

因为双绞线是两两绞在一起以提高抗干扰能力的，所以必须按照标准给出的两种线序接线。

8条线全连通确实可以连通网络，甚至，只要4条线就可以连通网络，但是还要考虑电气性能方面是否能满足要求。快速以太网标准里明确规定了必须使用五类以上双绞线，以T568A或T568B线序连接，才能达到100Mbps的速度和最长128米的连接距离。如果你不按照规定连接，可能会导致网络无法正常工作在100M全双工，只能工作半双工或者10M。

所以，按照标准来吧，包括必须使用8芯线，还有交换机的堆叠方式，都要严格遵循标准。

三、网线的分类

(1)网线分为直连线和交叉线。直连线：两端线序一样，从左至右线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。交叉线：网线的两头不按一种方式，一头是568B，另一头是568A，这种做法叫交叉线。(2)直连线和交叉线的选择以下是各种设备的连接情况下，直连线和交叉线的正确选择。其中HUB代表集线器，SWITCH代表交换机，ROUTER代表路由器：PC-PC:交叉线PC-HUB:直连线HUB-HUB普通口:交叉线HH

UB-HUB级连口-级连口：交叉线UB-SWITCH:交叉线H:交叉线

HUB-HUB普通口-级连口：直连线

HUB(级联口)-SWITCH:直连线

SWITCH-SWITC

SWITCH-ROUTER:直连线

ROUTER-ROUTER:交叉线

四、网线制作步骤

步骤1：利用斜口错剪下所需要的双绞线长度，至少0.6米，最多不超过100米。然后再利用双绞线剥线器将双绞线的外皮除去2-3厘米。

步骤2：进行拨线的操作。将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方

步骤3：将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置。调整线序为(左一：橙左二：蓝左三：绿左四：棕)

步骤4：小心的剥开每一对线，白色混线朝前。需要特别注意的是，绿色条线应该跨越蓝色对线。这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。左起：白橙/橙/白绿/蓝/白蓝/绿/白棕/棕常见的错误接法是将绿色线放到第4只脚的位置。

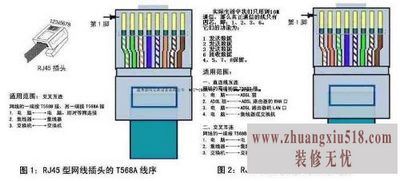

步骤5：将裸露出的双绞线用剪刀或斜口钳剪下只剩约14mm的长度。最后再将双绞线的每一根线依序放入RJ-45接头的引脚内，第一只引脚内应该放白橙色的线，其余类推

步骤6：确定双绞线的每根线已经正确放置之后，就可以用RJ-45压线钳压接RJ-45接头。

步骤7：重复步骤2到步骤6，再制作另一端的RJ-45接头。步骤8：用网线测试仪进行测试。

以上就是小编为您介绍的网线线序标准及作用，希望能够帮助到您。更多关于网线线序的相关资讯，请继续关注www.zhuangxiu518.com学装修。
